이케아 공기질 측정 센서 빈드릭트닝(IKEA VINDRIKTNING) 언박싱! (feat. HA로 연결은 어떻게 해야하나? ESPHOME or TASMOTA?)

이케아 공기질 측정 센서 빈드릭트닝 / IKEA VINDRIKTNING

어차피 국내에서 발매될거였는데, 국내 출시가의 2배 가량 비싸게 고생하며 영국에서 직구했던 이케아 공기질측정기.

구매한지는 이미 한참 오래전이고, 이제는 국내에서 발매된 상태라 14,900원이라는 저렴한 가격에 이케아에서 살 수 있습니다.

이때는 뭐에 씌였었는지, 굳굳이 안해도 되는 영국 직구로 구매하다니, 아마도 정신이 나갔던게 분명합니다.



한참을 서랍 속에 박스채 넣어뒀다가 오랜만에 생각나서 다시 꺼내봤습니다.

원래는 해외 HA 커뮤니티에 올라왔던 ESPHOME으로 HA로 연결하는 글을 보고 사실 구매한거였습니다.

---

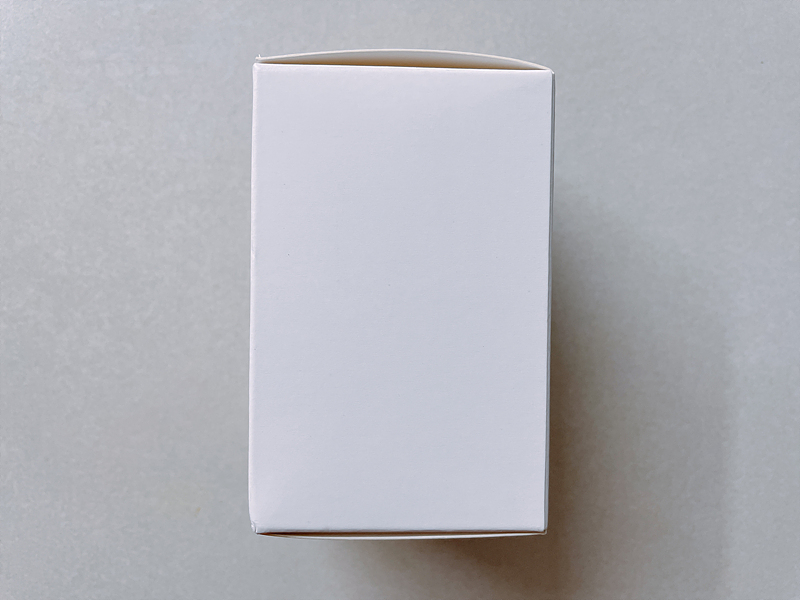

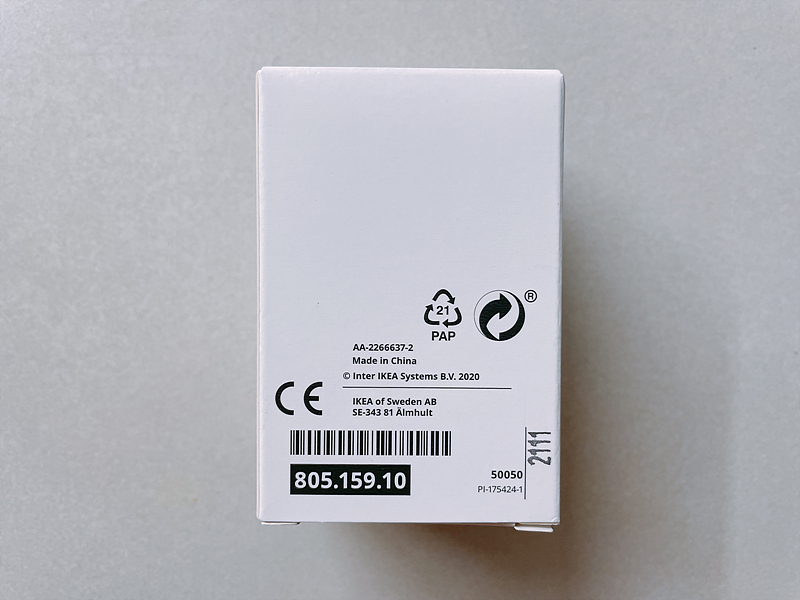

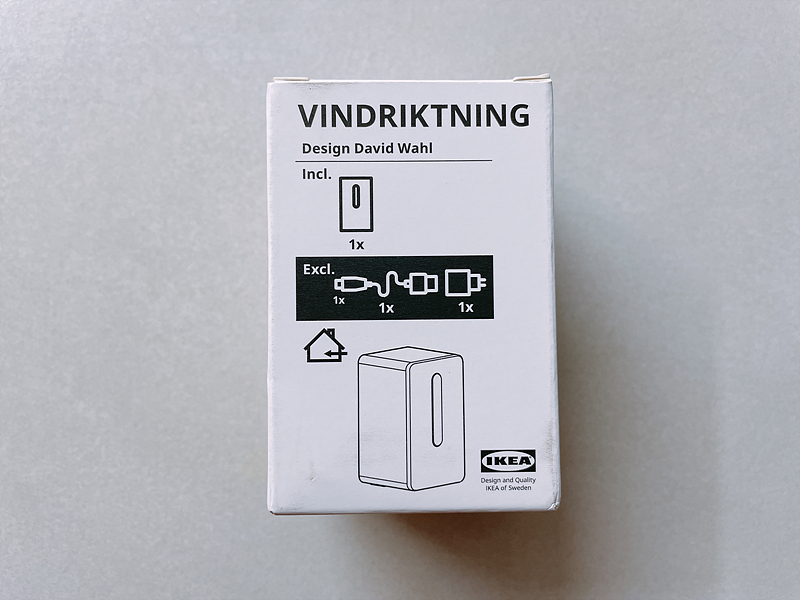

이케아 포장은 항상 그렇듯이 화려하고 그런건 없습니다. 흰색과 검은색의 향연.

심플하고 나름의 표시할 것들은 다 표시를 해놨습니다.

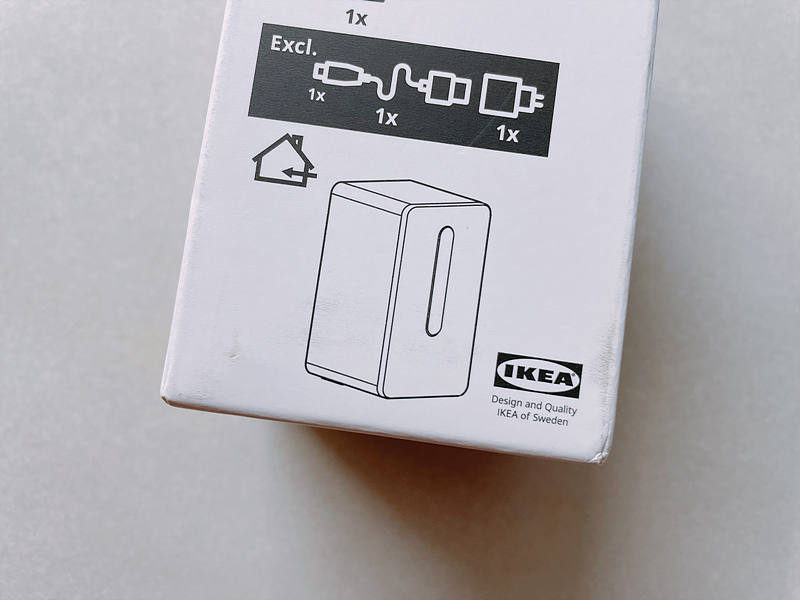

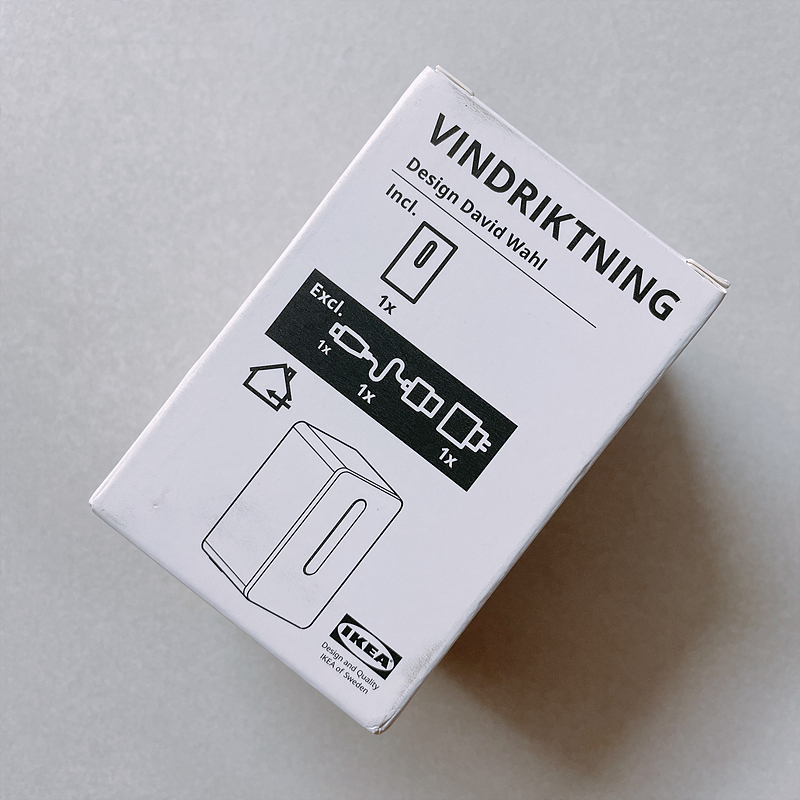

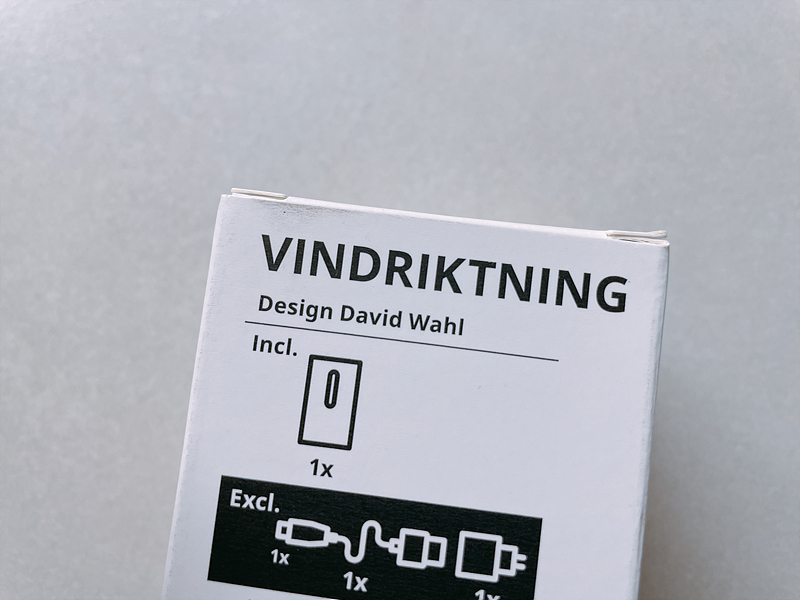

공기질 측정 센서만 포함되어 있고,  USB-C 케이블과 USB 전원 어댑터는 포함되어 있지 않다고 그려져 있습니다.

근데, 센서 본체를 나타내는 아이콘은 별거 아닌데 본체랑 똑같은 느낌입니다.

자, 그럼 이제 개봉을 시작합니다. 메쓰 주세요...

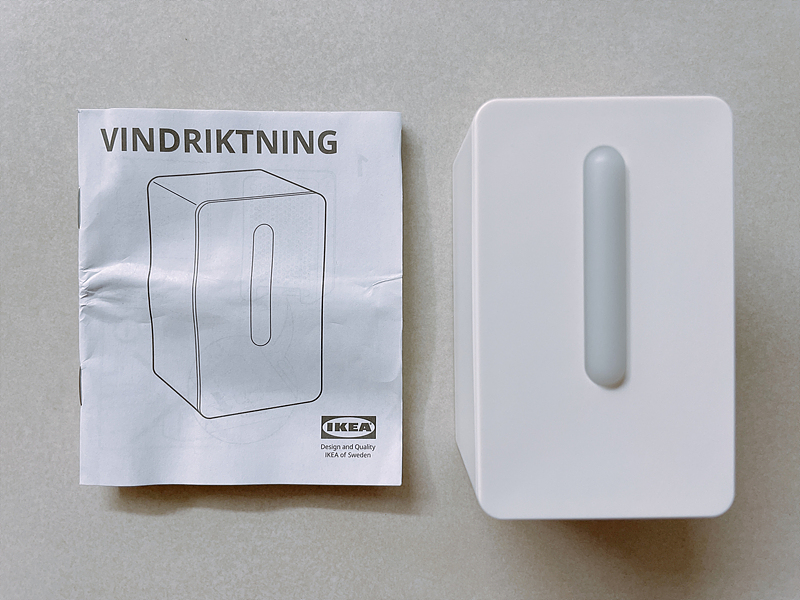

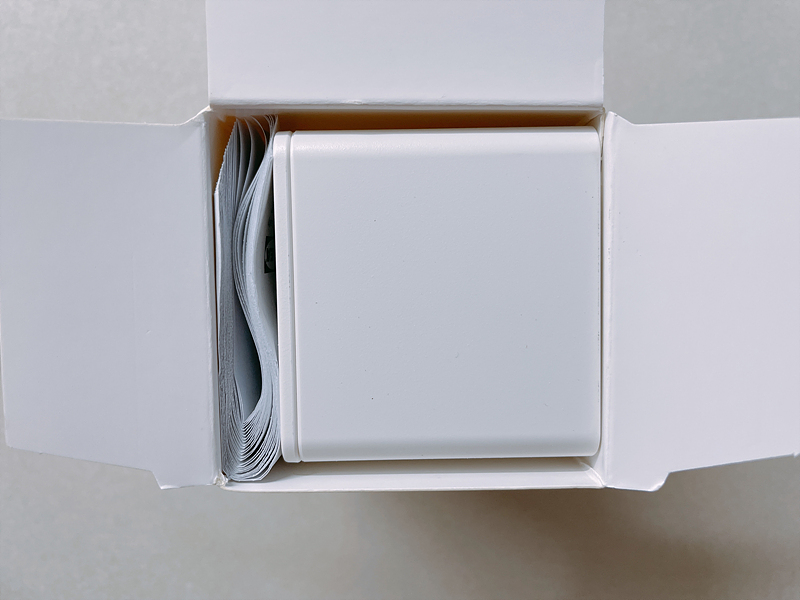

구성품은 공기질 측정 센서 본체와 사용자 메뉴얼. 심지어 발매전 직구로 샀던거라 한국어는 포함되어 있지 않습니다;;

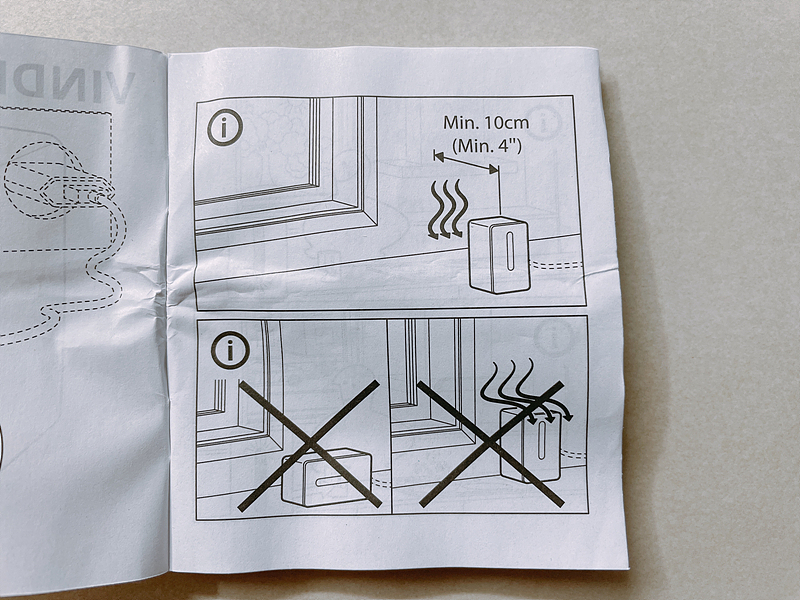

사용자 메뉴얼에서 다른 것들은 다 빼고, 벽면에서 최소 10cm 정도 떨어뜨려서 쓰라고 합니다.

공기질 측정 센서때문에 옆으로 눕혀서 쓰지도 말라고 되어 있습니다.

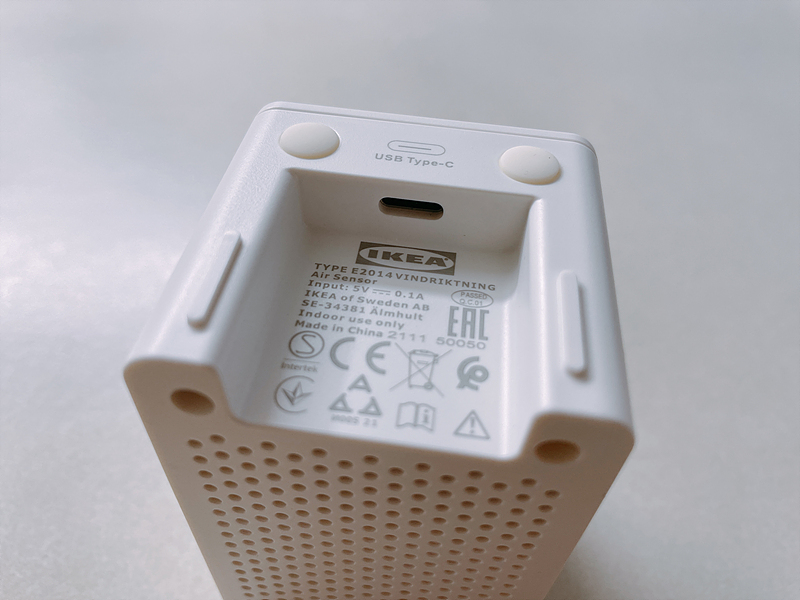

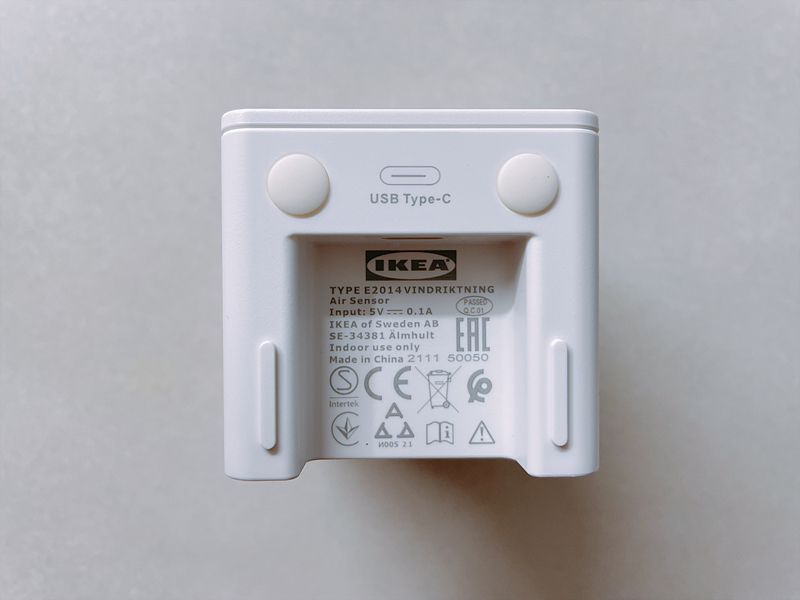

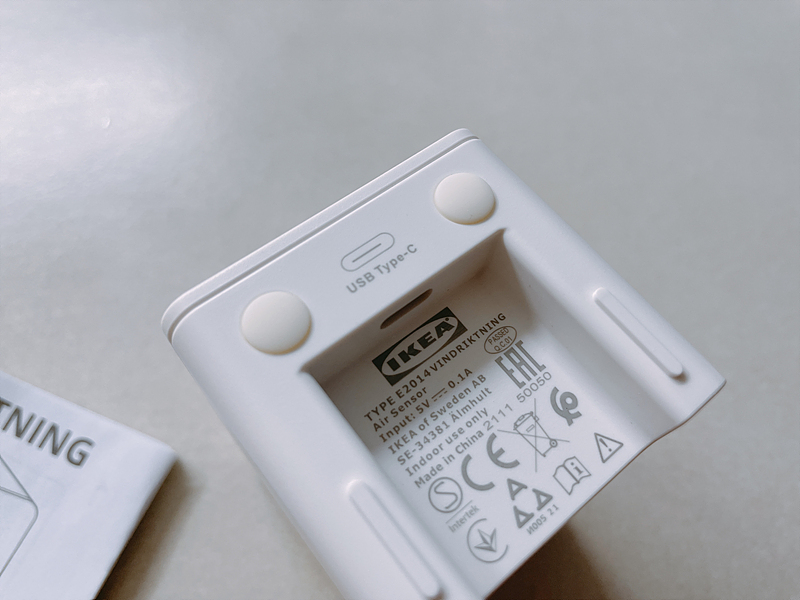

전원은 본체 하단에 USB-C 케이블을 연결할 수 있습니다.

그럼 뭐하나, USB-C 케이블과 전원 어댑터는 별도 구매인데... 허허...

---

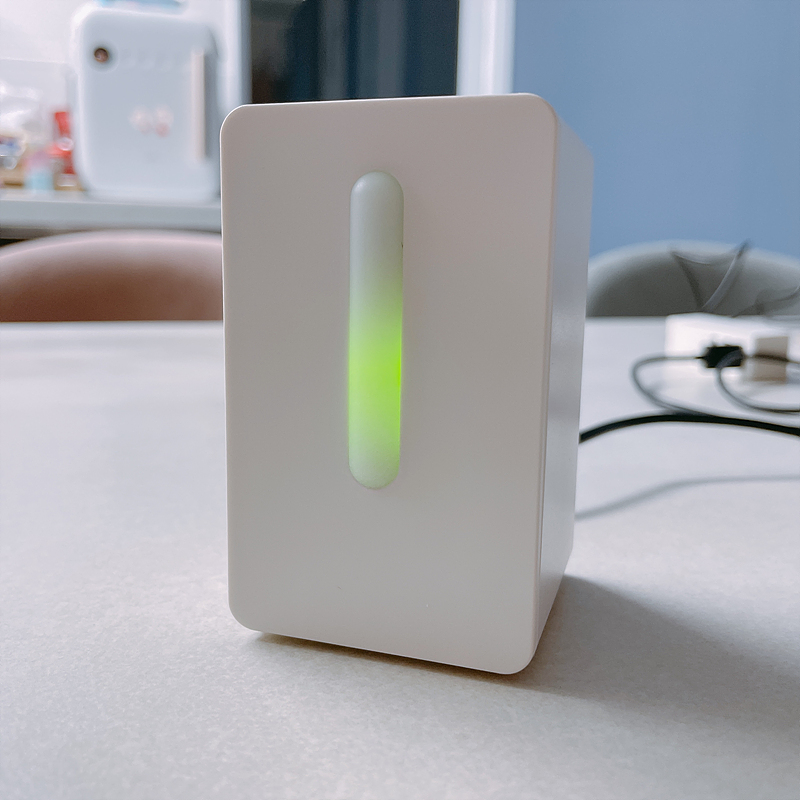

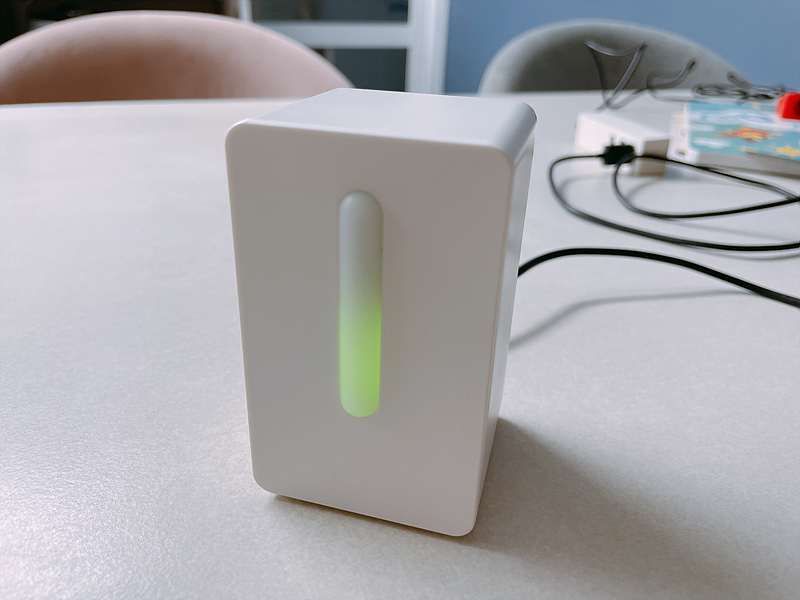

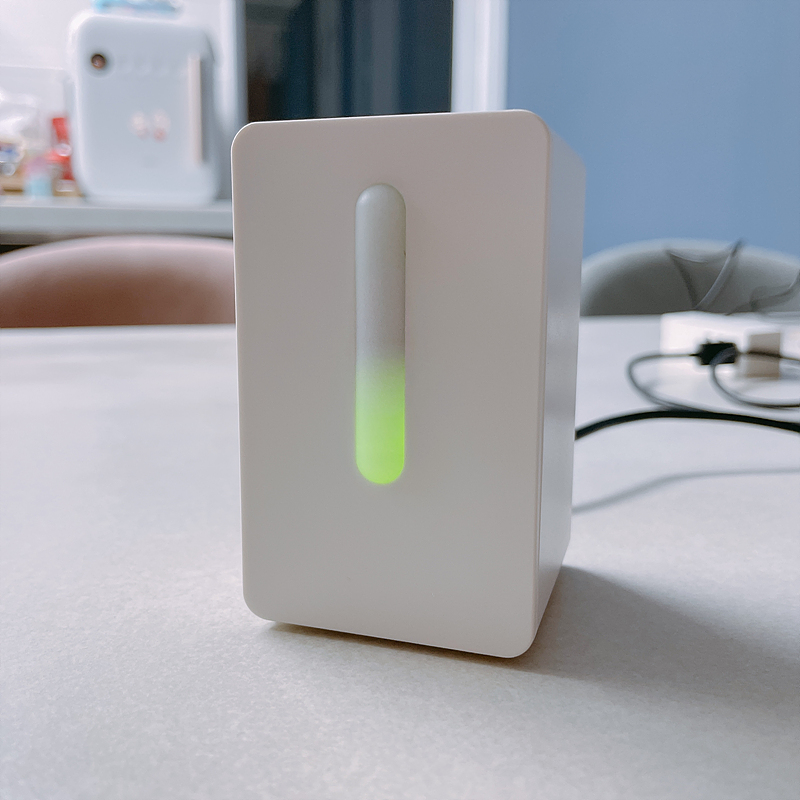

USB-C 케이블로 전원을 연결해주게 되면 전면에 LED가 들어오면서 불이 들어옵니다.





PM2.5만 측정 가능하고, 이케아 허브와 연결된다거나 블루투스로 핸드폰으로 상태를 통신한다거나 하는건 1도 없습니다.

어쩜 이렇게 단순하고 기능없이 만들어 놓은걸 또 HA에 연결해 쓰다니 역시 대단한 사람들입니다.



LED 색상에 따라 공기질 상태를 아래와 같이 나타내줍니다.

- 녹색: 0-35 /좋음 + 낮음

- 호박색: 36-85/OK + 중간

- 빨간색: 86- /좋지 않음 + 높음



---

[ 분해 ]

조립은 분해의 역순이고, 분해는 조립의 역순이라고 합니다.

조립은 이미 되어 있는 상태고, 그렇다면 해볼 수 있는건 분해가 아닐까 합니다.

그래서 뚜껑을 한번 열어보기로 했습니다.

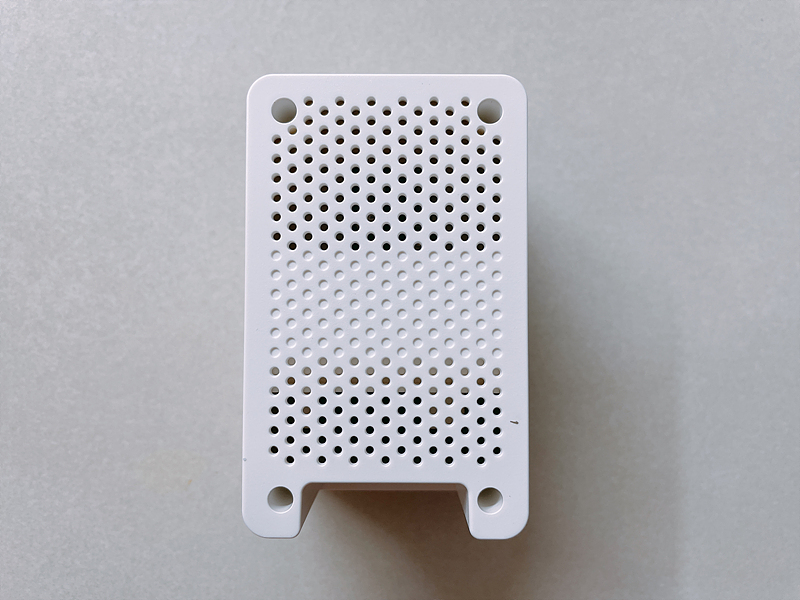

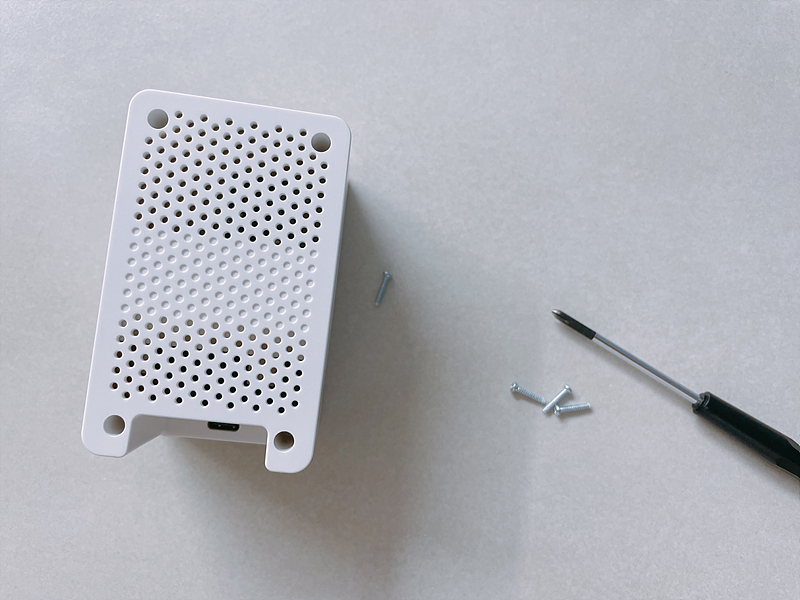

뒷면 모퉁이 쪽으로 있는 홈에 있는 나사 4개만 풀어주면 분해는 끝입니다.

고리가 걸려있다거나 그런 것도 전혀 없고, 나사만 풀어주면 스르륵 분리가 되어 버립니다.

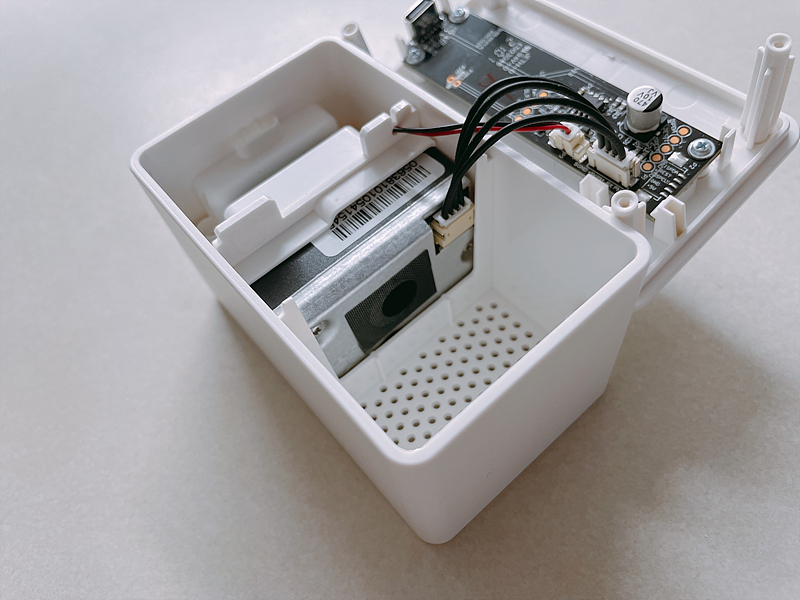

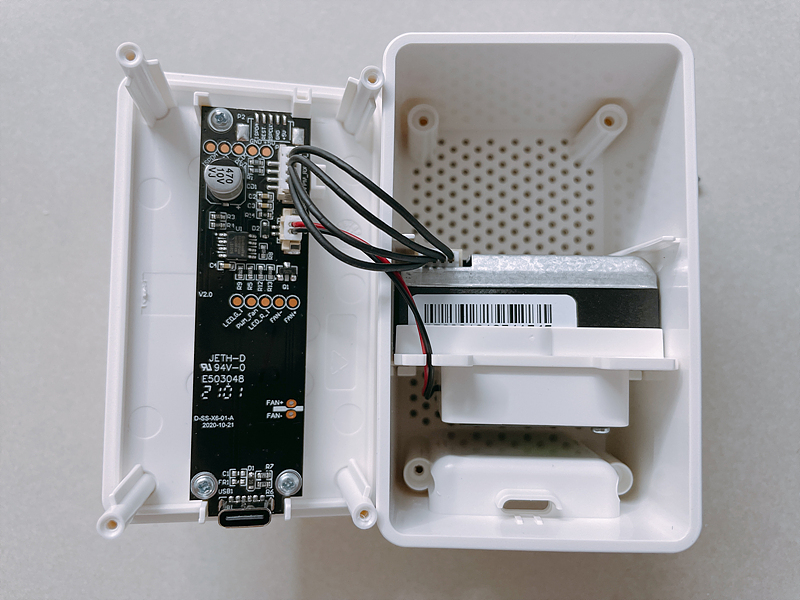

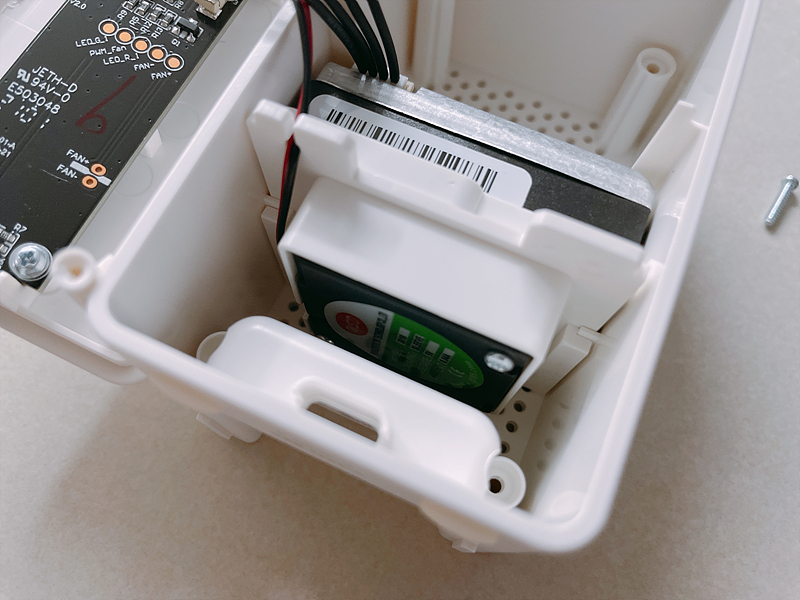

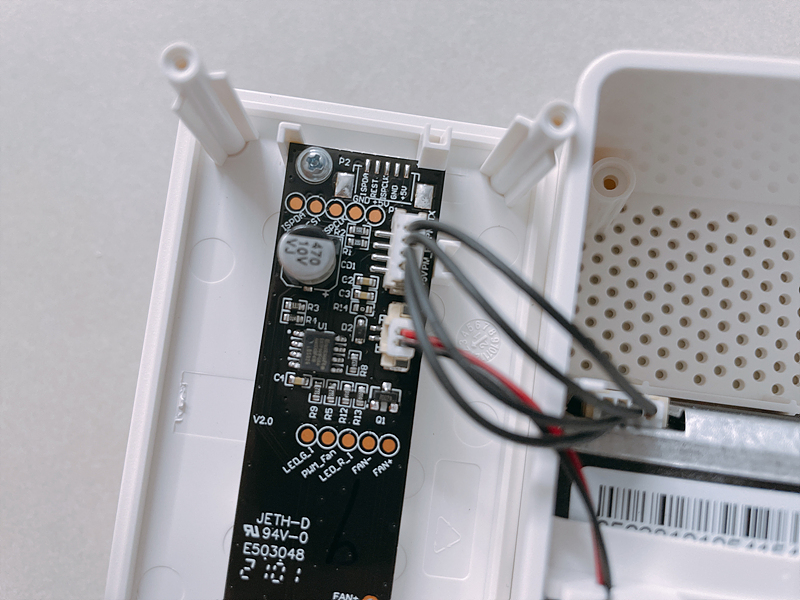

LED가 있는 전면쪽에 보드가 있고, 후면 케이스쪽에 센서랑 작은 팬이 있습니다.

PM1006 공기질 센서 모듈이 들어 있습니다. 굳굳이 이녀석을 쓰자고 이런 노력을 하다니.

그냥 온도, 습도, 이산화탄소도 측정되는 시하스 공기질 측정기를 사는게 더 낫다고 생각이 듭니다.

---

[ 연결 ]

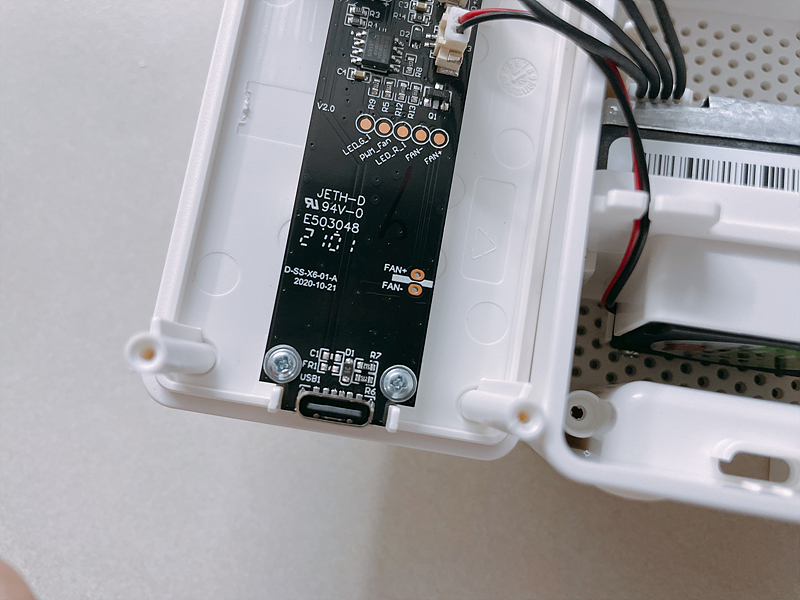

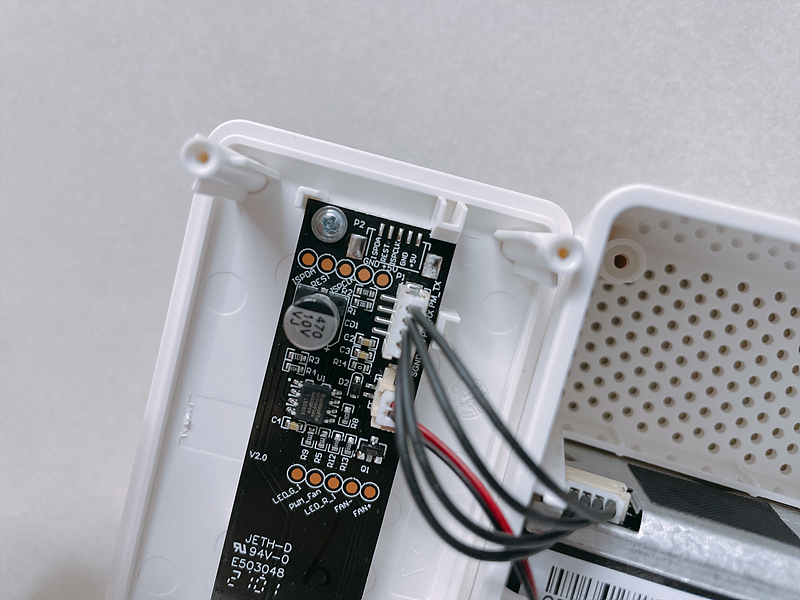

보통 HA 커뮤니티 글이나 구글링해서 나오는 글들을 보면 본체 보드에 있는 빨간 박스친 부분에 납땜하여 연결하는 경우가 대부분입니다.

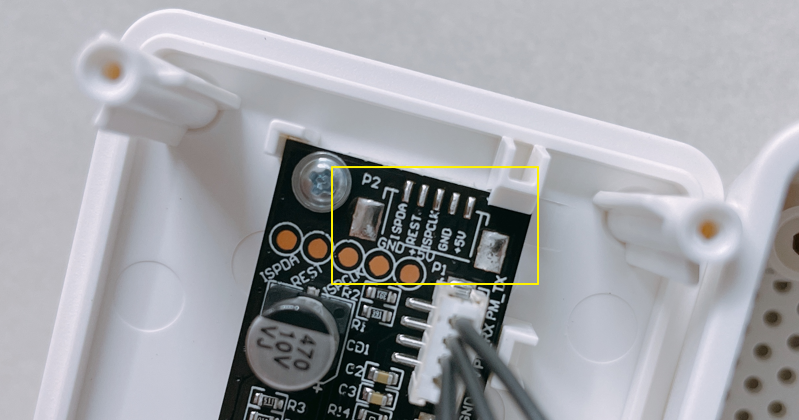

커뮤니티 글을 천천히 내려서 보다보면 노란 박스친 부분에 커넥터 같은걸 연결해서 선을 연결한 사진이 있는데, 따라하더라도 그렇게 하는게 더 깔끔하게 되지 않을까 생각이 들었습니다

JST1.25 나 MOLEX PICOBLADE로 검색해서 나온는 5핀 커넥터로 잘 붙여주면 되지 않을까하고 다음에 작업할때를 위해 연결 방법을 남겨놓습니다.

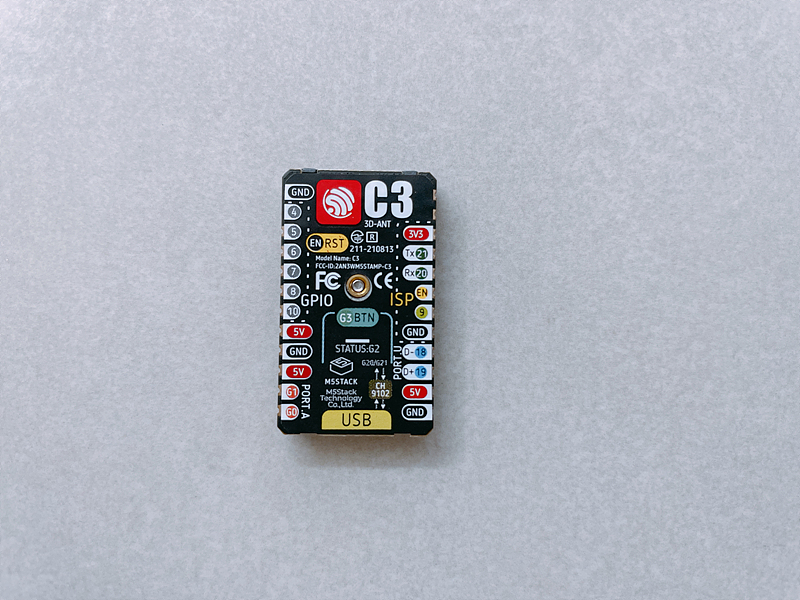

그리고 연결은 Wemos D1 mini로 연결을 많이 하던데, M5Stamp C3에 TASMOSTA로 펌웨어가 쉽게 올라가는 것 같아서 그쪽으로 방향만 잡았습니다.

여기까지만 쓰고, 나머지는 실제로 작업해서 연결하게 된다면 그때 추가로 더 쓴걸로.



M5Stamp C3 Mate with Pin Headers

---

[ 관련 링크 ]

- 이케아 판매 사이트

VINDRIKTNING 빈드릭트닝 공기질 측정 센서 - IKEA

- homeassistant community

IKEA Vindriktning Air Quality Sensor

- laskakit / 체코 커스텀 PCB 보드를 제작해서 판매중 / 원화로 대략 3만원

LaskaKit ESP-VINDRIKTNING ESP-32 I2C | LaskaKit

- laskakit을 활용한 OLED front cover 3d model

IKEA Vindriktning front cover with OLED by TátaGEEK | Download free STL model | Printables.com

- 효율적인 연결을 위한 jst1.25 또는 molex picoblade 커넥터 연결

IKEA Vindriktning Air Quality Sensor

- 또다른 커스텀 PCB 보드 관련 사이트

IKEA Vindriktning PCB

- 이케아 사용 설명서

IKEA 605.159.11 VINDRIKTNING 공기질 센서 사용설명서 - Manuals+
